Yuqori chegara kaliti

Mahsulot taqdimoti:

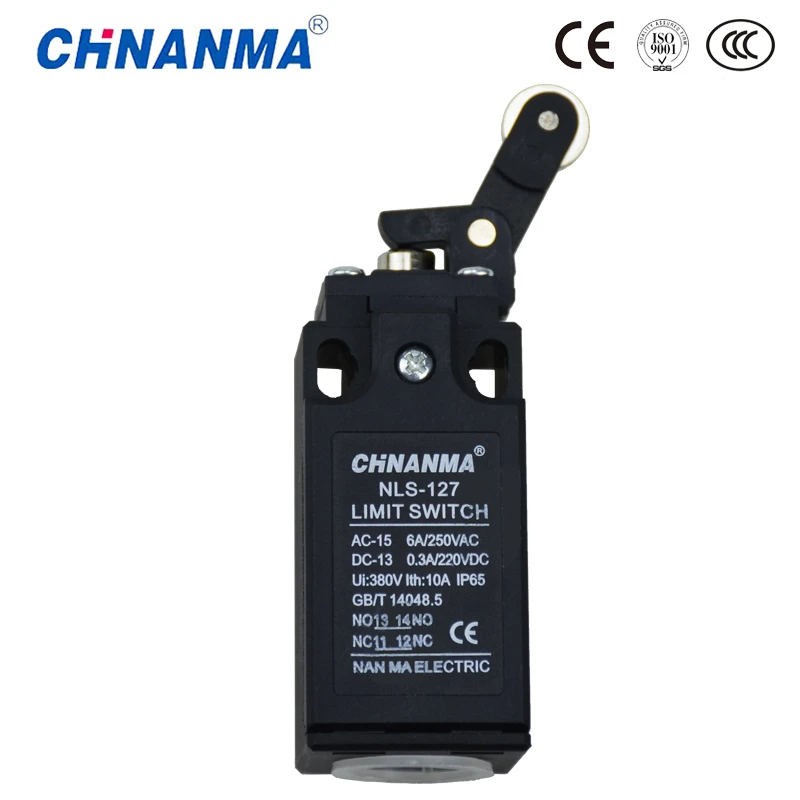

NLS-127 Yuqori chegarani almashtirish

Yuqori chegara kaliti, shuningdek, chegara kaliti sifatida ham tanilgan, mexanik uskunaning harakatlanishi va chegara himoyasini boshqarish uchun ishlatiladi. Haqiqiy ishlab chiqarishda yuqori chegara kaliti oldindan o'rnatilgan holatda o'rnatiladi va ishlab chiqarish mashinalarining harakatlanuvchi qismlariga o'rnatilgan modul sayohat kalitiga urilganda, yuqori chegara kalitining kontakti kontaktlarning zanglashiga olib keladi. Shuning uchun, strok kaliti harakatlanuvchi qismlarning zarba holatiga ko'ra kontaktlarning zanglashiga olib keladigan elektr moslamasi bo'lib, uning harakat tamoyili tugmachaga o'xshaydi. Strok kaliti uning zarbasini boshqarish va terminal chegarasini himoya qilish uchun barcha turdagi dastgohlar va yuk ko'tarish mashinalarida keng qo'llaniladi. Liftning boshqaruv pallasida sayohat kaliti, shuningdek, avtomobil eshigining tezligini, avtomatik ochilish va yopilish chegarasini va avtomobilning yuqori va pastki chegaralarini himoya qilish uchun ishlatiladi.

Uning tuzilishiga ko'ra, sayohat kaliti to'g'ridan-to'g'ri ishlaydigan turga, rolikli turga, mikro-harakatlanuvchi turga va birlashtirilgan turga bo'linishi mumkin:

(1) To'g'ridan-to'g'ri ishlaydigan sayohat kalitining strukturaviy printsipi 1-rasmda ko'rsatilgan va uning harakat tamoyili tugmachani kaliti bilan bir xil, lekin kontaktning yopilish tezligi ishlab chiqarish mashinalarining ishlash tezligiga bog'liq, va tezligi 0.4m/min dan kam boʻlgan joylarda ishlatilmasligi kerak.

To'g'ridan-to'g'ri harakatlanuvchi harakat kaliti

1- Surish novdasi 2- Bahor 3- kontaktni uzish 4- aloqa qilish.

(2) Rolikli harakat kalitining strukturaviy printsipi, boshqariladigan mexanizmdagi qo'chqor bloki rolik bilan qo'chqorga urilganda, qo'chqor o'ngga buriladi, CAMni aylantirish uchun harakatga keltiradi va novdani yuqori qismga itaradi. mikroswitchdagi kontaktlar tez harakat qiladi. Harakatlanuvchi mashina qaytib kelganida, reset bahorining ta'siri ostida, harakatlanuvchi qismlarning har bir qismi qayta o'rnatiladi.

Rolikli turdagi sayohat kaliti

1- Rolik 2- Yuqori rotor qo‘li 3, 5, 11- Prujinali 4- yeng 6- shkiv 7- plastinka 8, 9- kontakt 10- gorizontal plastinka

Rolikli harakat kaliti bitta rolikli avtomatik qayta o'rnatish va ikki rolikli (Burchak turi) avtomatik bo'lmagan qayta o'rnatishga bo'linadi, ikki rolikli qatorni almashtirish tugmasi ikkita barqaror holat holatiga ega, "xotira" effektiga ega va chiziqni soddalashtirishi mumkin. ba'zi holatlar.

(3) Mikroswitch tipidagi sayohat kalitining tarkibi: LXW -11 seriyali mahsulotlar odatda ishlatiladi

1. Sutuvchi novda 2. Prujina 3. Siqish prujinasi 4. Kontaktni sindirish 5. Kontaktni o'rnatish
